Các bước thi công hệ vì kèo thép nhẹ 2 lớp

Hệ vì kèo 2 lớp là tên gọi riêng của chúng tôi nhằm phân biệt các hệ kèo với nhau. Đặc điểm nhận biết của hệ kèo này là sự kết hợp của các vì kèo chữ A tạo thành một giàn khung kèo nâng đỡ phần mái ngói bên trên và bên dưới sử dụng đóng trần la phông, trần thạch cao.

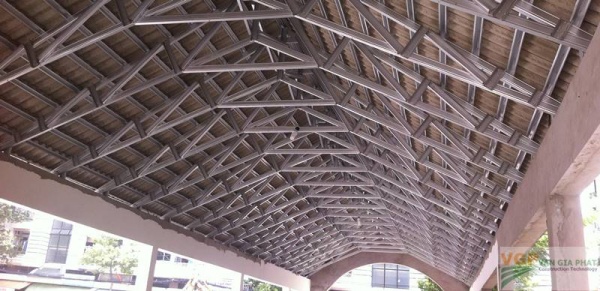

Kết cấu hệ vì kèo 2 lớp

Vì kèo 2 lớp là sự kết hợp của các vì kèo chữ A tạo thành một giàn khung kèo nâng đỡ phần mái ngói bên trên và bên dưới sử dụng đóng trần la phông, trần thạch cao.

Xà gồ kèo thép siêu nhẹ

Các thanh xà gồ TC75.75 (cao 75mm dày 7.5 dem ) được liên kết với nhau bằng vít tự khoan cường độ cao tạo thành hình chữ A, có các thanh chống đơn giằng bụng TC75.75. Gót các vì kèo chữ A này được định vị vào dầm bê tông bằng PAD liên kết và bulong nở.

– Theo bản vẽ thiết kế chi tiết mà tất cả các vì kèo chữ A được lắp đặt cùng lúc giúp vì kèo chữ A đạt chính xác tuyệt đối 100%.

– Khoảng cách tối ưu giữa các vì kèo chữ A từ 1m – 1,2m tạo thành tổ hợp vì kèo chữ A mà chúng tôi gọi là hệ vì kèo 2 lớp.

– Khoảng cách vượt nhịp kinh tế của mái ngói là 12m.

Mè (li tô)

Thường được sử dụng là thanh TS40.60 hoặc TS40.50. Các thanh mè lito được định vị lên các thanh vì kèo lợp ngói bằng vít không gỉ tự khoan xuất xứ từ Nhật Bản AKIS WAKAI (không chứa crom), khoảng cách mè tùy theo loại ngói.

+ Ngói 10 viên/m2 khoảng cách mè: 320-350mm.

+ Ngói 22 viên/m2 khoảng cách mè: 270mm.

Mè chân TS61.60 hoặc TS61.75 làm đuôi đỡ đuôi ngói cuối cùng.

Chú ý: Nếu hệ mái có các góc đâm vào nhau thì sử dụng mái xối âm giữa các khe góc của ngói để ngăn thấm nước vào trong mái nhà.

Vít liên kết vì kèo

Vít liên kết kèo thép Fujitruss được chúng tôi nhập khẩu từ Nhật, an toàn với môi trường và chống rỉ tốt.

Tiêu chuẩn thiết kế

− Tiêu chuẩn tải trọng và tác động:

• TCVN 2737 – 1989
• AS1170.1 – 1989
• AS1170.2 – 1989
• Tiêu chuẩn ÚC AS/NZ 4600 – 1996
• Độ võng kèo theo phương đứng = L/250
• Độ võng xà gồ theo phương đứng = L/150

− Cường độ vít liên kết:

• Vít liên kết tự khoan mạ kẽm 12 – 14 x 20mm − HEX có cường độ chịu cắt ≥ 6,8 KN
• Buloong nở M12x150

− Tiêu chuẩn tính toán thiết kế AS/NZ 4600 – 1996

− Về khoảng cách kèo tối ưu nhất là 120 cm (1 mét 2)

Khoảng cách vượt nhịp khung kèo thép nhẹ chống rỉ

+ Đối với kết cấu 2 lớp lợp ngói: 13m (cánh bụng ốp đôi sử dụng TC100.100)

+ Đối với kết cấu 2 lớp lợp tole: 16m (cánh bụng ốp đôi TC100.100)

Một số kết cấu đặc biệt: đội ngũ kỹ sư sẽ tính toán khả năng chịu lực để đưa ra phương án tối ưu cho công trình.

Trọng lượng thiết kế

− Tĩnh tải ( kg/m2 )

+ Ngói : 60 kg/m2 ( n =1.1)

+ Trọng lượng bản thân kèo : 15kg/m2

+ Trần : 10 kg.m2

− Hoạt tải : 30 kg/m2 ( n = 1.2 )

Ưu điểm hệ vì kèo 2 lớp lợp ngói

Nguyên liệu của các thanh xà gồ TC75.75 và mè TS40.48 được làm từ thép lá mạ hợp kim nhôm kẽm cường độ cao Zincalume G550 AZ100 ( G550 là độ bền kéo cao nhất của thép, AZ100 là độ mạ của thép 100g/m2 )

Tính chất của hợp kim nhôm kẽm này là độ bền cao, chống gỉ sét, cách nhiệt tốt.

+ Trọng lượng bản thân hệ vì kèo 2 lớp này cực kỳ nhẹ giúp giảm tải trọng cho phần mái, qua đó giúp giảm thiểu chi phí móng và kết cấu.

+ Thiết kế hiện đại, thi công nhanh chóng, chính xác theo tiêu chuẩn quốc tế.

+ Hệ vì kèo 2 lớp được thiết kế phù hợp với mọi hình dạng mái và các hệ mái khác như : mái bê tông, mái tôn. Ngoài ra hệ kèo 2 lớp còn được dùng trong thi công lắp dựng nhà xưởng, nhà kho lợp tôn

+ Giá nhà lắp ghép khung sắt hệ 2 vì kèo rẻ hơn so với hệ kèo mái truyền thống như gỗ, sắt hộp hay sắt V

+ Vận chuyển đi xa dễ dàng, linh hoạt nên chúng tôi có thể nhận thi công toàn quốc.

Ứng dụng

Khung kèo 2 lớp Fujitruss được sử dụng làm nhà lắp ghép mái Thái, mái biệt thự khi kết cấu mái không cần sử dụng khoảng không gian tầng áp mái, dùng để đóng trần thạch cao, la phông. Mái nhà dân dụng, công trình nhà công nghiệp, mái nhà biệt thự, mái nhà khu nghỉ dưỡng, khu nghỉ mát, mái nhà khu resort, mái ngói biệt thự phố,…

Đặc biệt, xu hướng xây biệt thự mái thái (biệt thự mái dốc) lợp ngói đang được hầu hết các khách hàng lựa chọn khi xây nhà và kết cấu tối ưu cho mái ngói là kết cấu 2 khung kèo lớp lợp ngói.

Các bước thi công hệ vì kèo thép nhẹ 2 lớp

Các bước trong khâu thi công vì kèo thép nhẹ Fujitruss:

1. Tập kết đầy đủ các loại vật tư phục vụ công trình.
2. Dựa theo bãn vẽ thiết kế, bộ phân thi công sẽ dùng máy cắt vật tư (nếu có) để thực hiện lắp dựng khung kèo.
3. Thi công lắp dựng hệ khung kèo đúng theo bãn vẽ đã được triển khai.
4. Thi công lợp ngói và hoàn thiện mái ngói bàn giao cho chủ đầu tư.
5. Bộ phận thi công của Fujitruss sẽ thực hiện ngoài thực tế đúng như bãn vẽ đã được bộ phận kỹ thuật triển khai sau khi đã thống nhất với chủ đầu tư. Trong trường hợp, khi thi công ngoài thực tế cần phải thay đổi một chút khác với bãn vẽ thì chúng tôi sẽ bàn bạc lại với chủ đầu tư để chọn ra phương án tốt nhất cho mái nhà.

Đơn vị thi công hệ vì kèo 2 lớp siêu nhẹ uy tín

Với đội ngũ kỹ sư, kiến trúc sư, chuyên viên kỹ thuật có trình độ chuyên môn cao, dày dặn kinh nghiệm, Fujitruss còn chuyên tư vấn thiết kế, thi công phần mái ngói trọn gói cho mọi công trình. Đồng thời, đưa ra giải pháp tính toán tối ưu nhất cho khách hàng.

Fujitruss nhận thi công lắp đặt khung kèo, lợp tôn, lợp ngói trọn gói các công trình nhà ở tư nhân, nhà phố liền kề, biệt thự, các công trình công cộng, khu vui chơi giải trí, resort….. Đặc biệt thi công nhà xưởng giá rẻ.

Khung kèo thép mạ nhôm kẽm kết cấu hai lớp thương hiệu Fujitruss được chúng tôi sản xuất trực tiếp tại xưởng từ thép cường độ cao Zincalume G550 /AZ100 – Z150; được các tổ chức uy tín kiểm nghiệm và cấp chứng nhận về chất lượng. Thép ZINCALUME là kim loại dạng tấm màu trắng bạc, trong thành phần có một lớp phủ của hợp kim bao gồm có 55% là Nhôm AL và 43.5% là Kẽm Zn. Nó là sản phẩm của một quá trình nghiên cứu rộng rãi ở Châu Âu và chính thức ra đời vào năm 1976. Thép mạ hợp kim nhôm kẽm ZINCALUME là một loại thép cao cấp và có độ bền gấp 4 lần so với thép mạ kẽm thông thường. Theo nghiêm cứu của các tổ chức uy tin của Autraila sức bền vật liệu của thép cường độ cao Zincalume G550 /AZ100 – Z150 là 50 năm.

Sản phẩm được công ty bảo hành chống cong vênh 24 tháng, bảo hành lớp mạ 20 năm. Vì vậy, quý khách hoàn toàn yên tâm khi sử dụng khung kèo 2 lớp, khung kèo 3 lớp hệ thép nhẹ Fujitruss.
